Арочные отбойные устройства VIENTO тип VE-AR

Арочная форма отбойного устройства VE-AR обеспечивает превосходную гибкость и деформацию при контакте с судном, что позволяет эффективно поглощать энергию удара и снижать нагрузку на причальные конструкции.

Изготавливаются из высококачественных материалов, что обеспечивает долговечность и устойчивость к воздействию агрессивной морской среды.
Возможно использовать на различных типах причалов (для всех видов судов)
Возможно дополнительно укомплектовать накладками UHMW-PE

Обратитесь к нашим специалистам для более детальной консультации по подбору арочных отбойных устройств тип VE-AR. При необходимости, подготовим размерные чертежи и ответим на интересующие вопросы.

+7 (812) 317-01-33

Пн. – Пт.: с 9:00 до 18:00

mail@vientomarine.ru

Круглосуточно

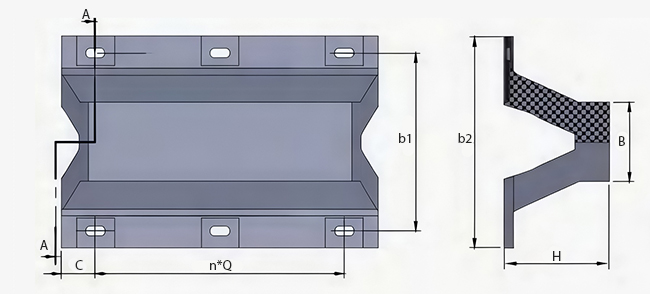

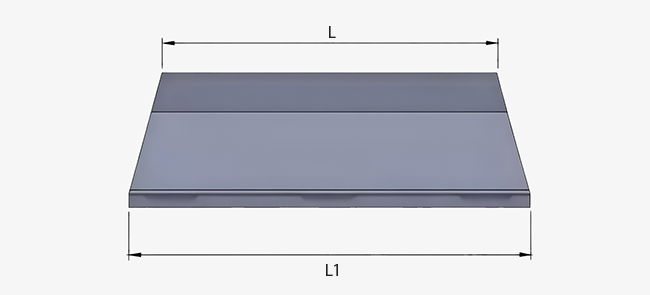

Размерные характеристики Арочные отбойные устройства VE-AR

	H	L	L1	C	Q	n	B	b1	b2
VE-AR 200x1000	200	1000	1100	120	860	1	130	320	400
VE-AR 200x1500	200	1500	1600	120	680	2	130	320	400
VE-AR 200x2000	200	2000	2100	120	620	3	130	320	400
VE-AR 200x2500	200	2500	2600	122.5	785	3	130	320	400
VE-AR 200x3000	200	3000	3100	120	715	4	130	320	400
VE-AR 200x3500	200	3500	3600	120	672	5	130	320	400
VE-AR 250x1000	250	1000	1125	130	865	1	164	410	500
VE-AR 250x1500	250	1500	1625	132.5	680	2	164	410	500
VE-AR 250x2000	250	2000	2125	132.5	620	3	164	410	500
VE-AR 250x2500	250	2500	2625	127.5	790	3	164	410	500
VE-AR 250x3000	250	3000	3125	132.5	715	4	164	410	500
VE-AR 250x3500	250	3500	3625	130	673	5	164	410	500
VE-AR 300x1000	300	1000	1150	140	870	1	225	490	600
VE-AR 300x1500	300	1500	1650	140	685	2	225	490	600
VE-AR 300x2000	300	2000	2150	137,5	625	3	225	490	600
VE-AR 300x2500	300	2500	2650	140	790	3	225	490	600
VE-AR 300x3000	300	3000	3150	145	715	4	225	490	600
VE-AR 300x3500	300	3500	3650	140	674	5	225	490	600
VE-AR 400x1000	400	1000	1200	150	900	1	300	670	800
VE-AR 400x1500	400	1500	1700	150	700	2	300	670	800
VE-AR 400x2000	400	2000	2200	147.5	635	3	300	670	800
VE-AR 400x2500	400	2500	2700	150	800	3	300	670	800
VE-AR 400x3000	400	3000	3200	150	725	4	300	670	800
VE-AR 400x3500	400	3500	3700	150	680	5	300	670	800
VE-AR 500x1000	500	1000	1250	160	930	1	375	840	1000
VE-AR 500x1500	500	1500	1750	160	715	2	375	840	1000
VE-AR 500x2000	500	2000	2250	157.5	645	3	375	840	1000
VE-AR 500x2500	500	2500	2750	160	810	3	375	840	1000
VE-AR 500x3000	500	3000	3250	165	730	4	375	840	1000
VE-AR 500x3500	500	3500	3750	160	686	5	375	840	1000
VE-AR 600x1000	600	1000	1300	170	960	1	450	1010	1200
VE-AR 600x1500	600	1500	1800	170	730	2	450	1010	1200
VE-AR 600x2000	600	2000	2300	167.5	655	3	450	1010	1200
VE-AR 600x2500	600	2500	3800	170	820	3	450	1010	1200
VE-AR 600x3000	600	3000	3300	170	740	4	450	1010	1200
VE-AR 600x3500	600	3500	3800	170	692	5	450	1010	1200
VE-AR 800x1000	800	1000	1400	180	1040	1	600	1340	1600
VE-AR 800x1500	800	1500	1900	180	770	2	600	1340	1600
VE-AR 800x2000	800	2000	2400	180	680	3	600	1340	1600
VE-AR 800x2500	800	2500	2900	182.5	845	3	600	1340	1600
VE-AR 800x3000	800	3000	3400	180	760	4	600	1340	1600
VE-AR 1000x1000	1000	1000	1500	200	1100	1	750	1680	2000
VE-AR 1000x1500	1000	1500	2000	200	800	2	750	1680	2000
VE-AR 1000x2000	1000	2000	2500	200	700	3	750	1680	2000

Энергетические параметры арочного отбойного устройства VE-AR (длина 1000 мм)

	RS				RH				RO				RL
	52.5%		0,55		52.5%		0,55		52.5%		0,55		52.5%		0,55
	R	E	R	E	R	E	R	E	R	E	R	E	R	E	R	E
VE-AR 200x1000	170	11	230	14	150	10	200	12	110	8	150	9	75	5	100	6
VE-AR 250x1000	270	28	375	30	208	22	288	23	172	18	239	19	148	16	205	17
VE-AR 300x1000	317.5	40,2	441	43	244	30.4	339	32.34	201.1	24.5	288.1	26.4	173.5	21.56	241.1	23.5
VE-AR 400x1000	423.4	71.5	588	76.4	325.4	54.9	451	58.8	270	45.1	347	48	231	39.2	321	42.1
VE-AR 500x1000	529	110.7	735	118.6	406.7	86	564.5	91.1	337	70.6	468	75,5	289	60.8	402	64.7
VE-AR 600x1000	634	160	881	171.5	488	123.5	678	132.3	403.8	102	560.6	108.8	347	87.2	482	93.1
VE-AR 800x1000	847	284	1176	304.8	651	218.5	904	234	539	181.3	748.7	194	462.6	156	643	167
VE-AR 1000x1000	1058	445	1470	476.3	813	342	1130	366.5	675	283	937	305	578	2430	803	261
