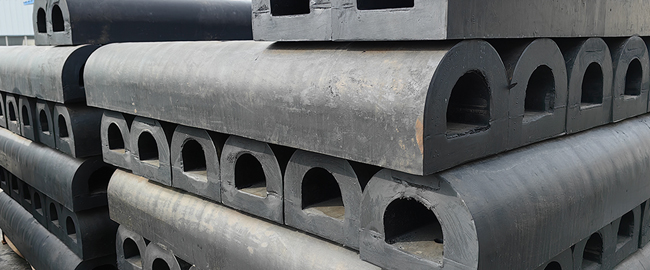

D-образные отбойные устройства VIENTO тип D

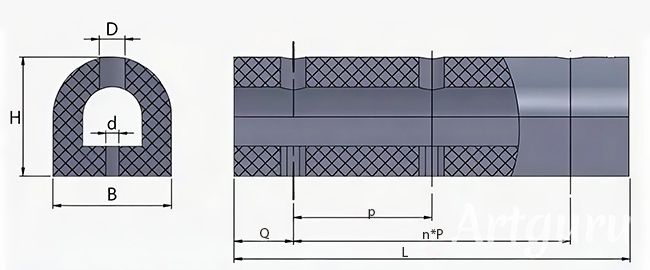

Размерные характеристики D-образные отбойные устройства тип D

	D-125	D-150	D-200	D-250	D-300	D-350	D-400	D-500
H	100	150	200	250	300	350	400	500
B	100	150	200	250	300	350	400	500
D (Ф)	45	55	60	65	65	80	80	97
d	25	27	30	32	32	40	40	45
Размер болта	M20	M24	M24	M27	M27	M30	M30	M36
Q	100-150	100-150	100-150	100-150	100-150	100-150	100-150	100-150
P	350-440	350-440	325-600	325-450	325-600	325-600	350-600	400-620
Сила реакции (КН/м)	77	115	147	191	294	268	382	451
Поглощение энергии (КН/М/м)	1.4	3.2	5.1	8.9	11.8	17.6	19.6	31.4
Отклонение	50%
Исходный вес (кг/м)	10	22	38	59	84	115	150	234
