Конусные (конические) отбойные устройства VIENTO тип VK

Продуманная геометрия и коническая форма отбойных устройств VIENTO тип VK позволяет равномерно распределять нагрузку при контакте с судном, что снижает риск повреждений. Обладают высокой энергоемкостью, что обеспечивает эффективное поглощение энергии удара. Доступны с высотой от 500 до 1800 мм.

Изготовим фронтальные панели по необходимым размерам и параметрам заказчика

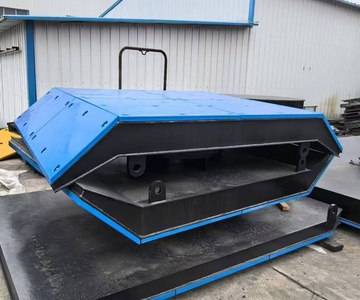

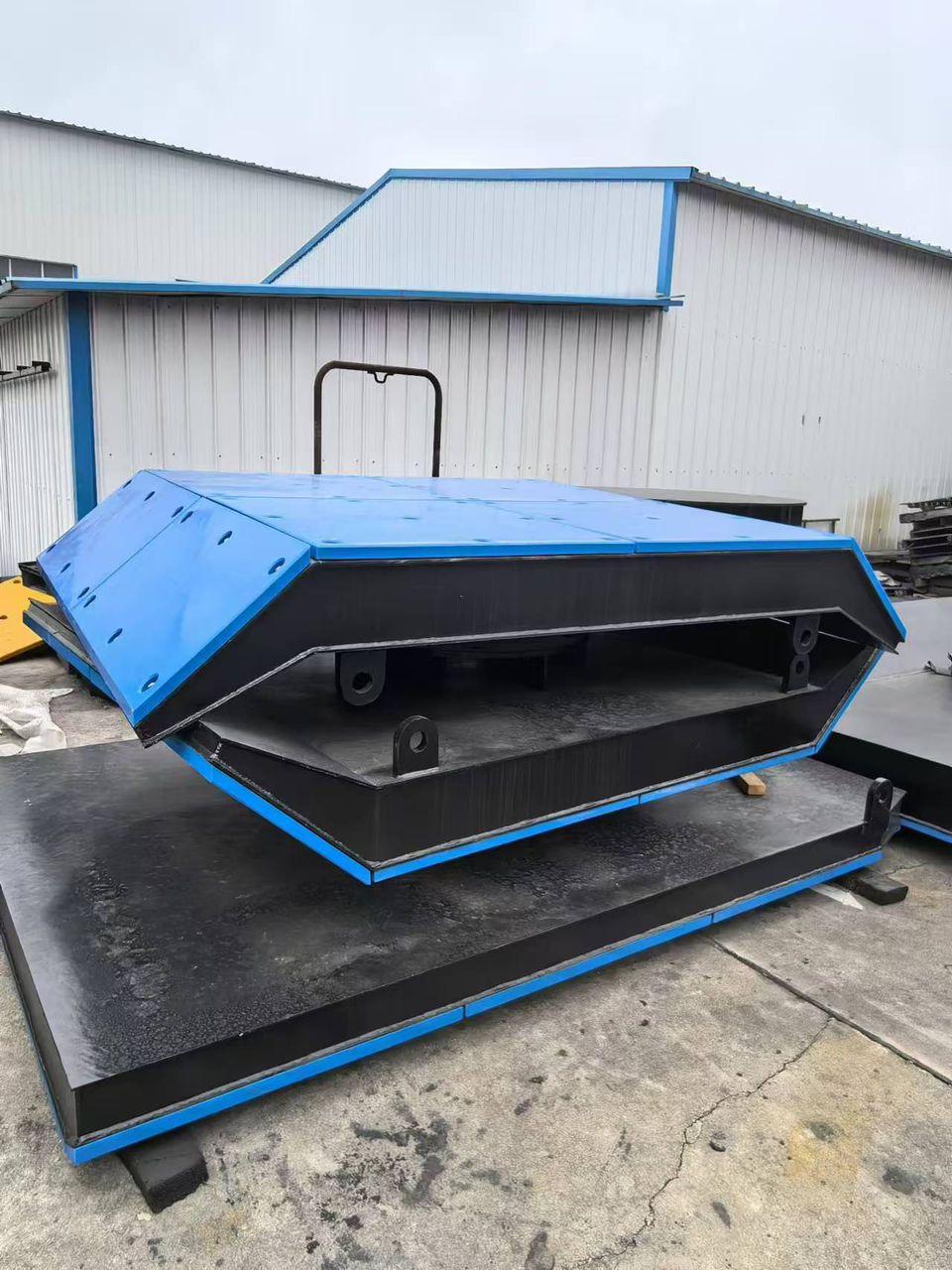

Опционально: Накладка на панель из UHMW-PE
Просты в установке и обслуживании, что снижает эксплуатационные затраты

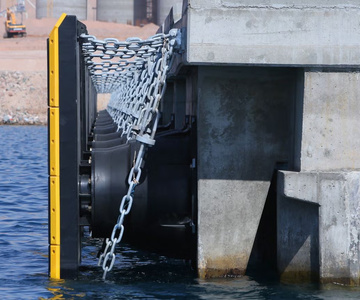

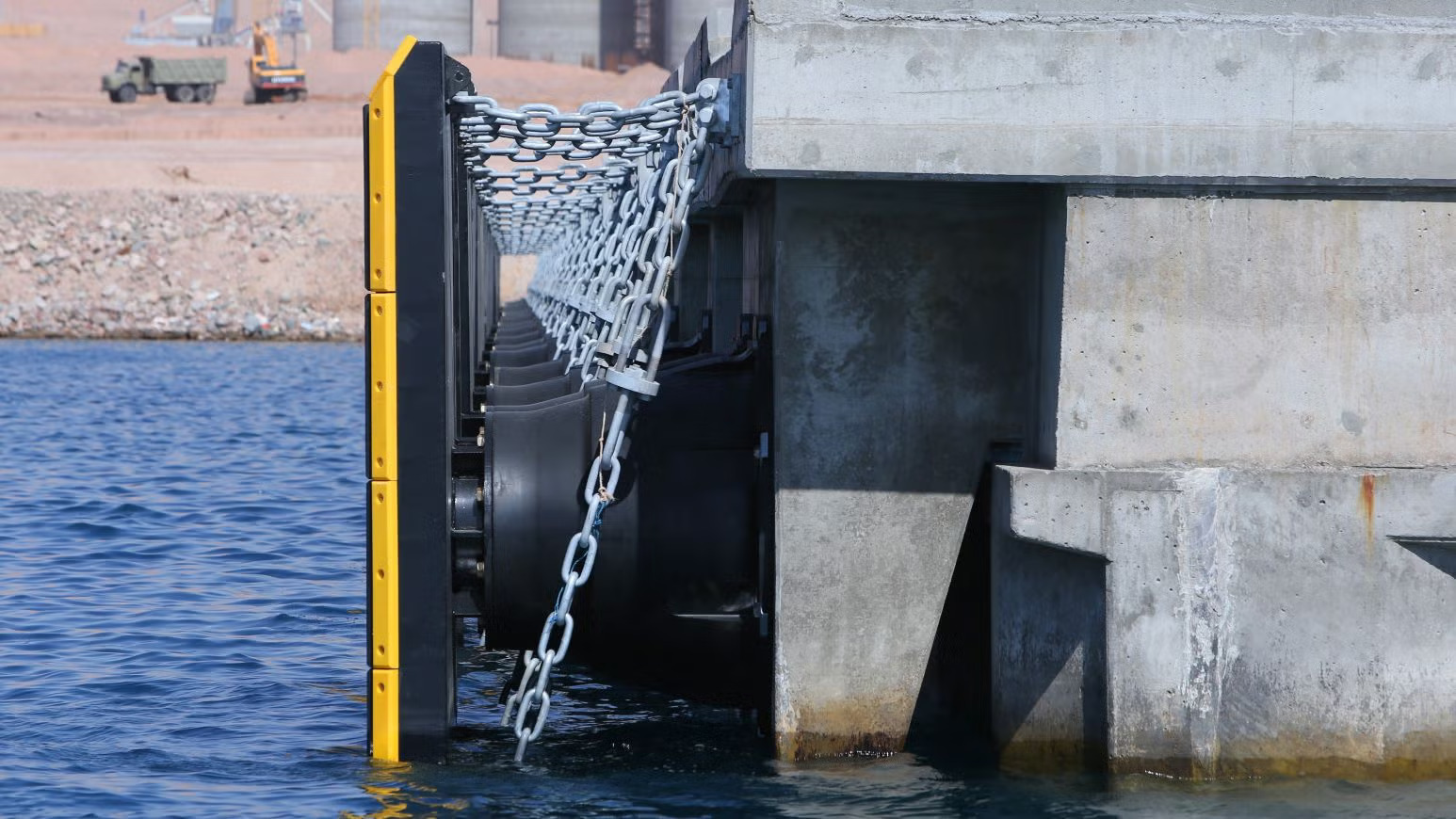

Возможно использовать на различных типах причалов (для всех видов судов)

Обратитесь к нашим специалистам для более детальной консультации по подбору конусных отбойных устройств тип VK. При необходимости, подготовим размерные чертежи и ответим на интересующие вопросы.

+7 (812) 317-01-33

Пн. – Пт.: с 9:00 до 18:00

mail@vientomarine.ru

Круглосуточно

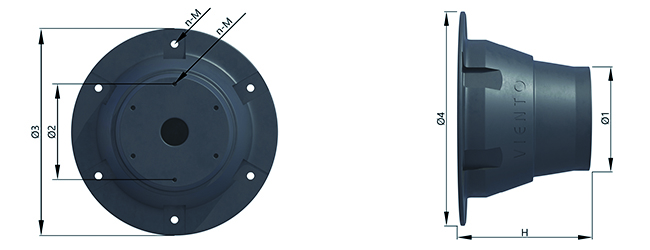

Размерные характеристики Конусные отбойные устройства VK

	H	Ø 1	Ø 2	Ø 3	Ø 4	n	m	M	Вес • кг
500-VK	500	425	325	675	750	4	M24	30	140
600-VK	600	510	390	810	900	6	M24	30	232
700-VK	700	595	455	945	1050	6	M30	38	395
800-VK	800	680	520	1080	1200	6	M36	44	540
900-VK	900	765	585	1215	1350	6	M36	44	760
1000-VK	1000	850	650	1350	1500	6	M42	50	1015
1100-VK	1100	935	715	1485	1650	6	M42	50	1505
1150-VK	1150	980	750	1550	1725	6	M42	50	1600
1200-VK	1200	1020	780	1620	1800	8	M42	50	1960

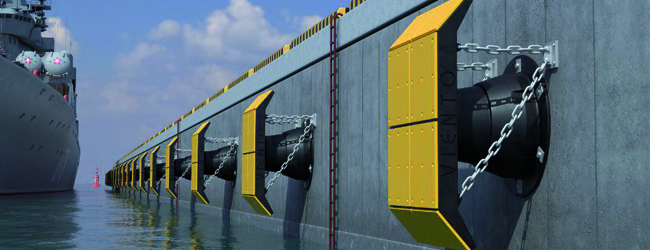

Применение конусных отбойных устройств VIENTO тип VK

Контейнерные и балкерные терминалы
Нефтегазовые терминалы
Круизные терминалы

Паромные и ролкерные терминалы
Терминалы генеральных грузов
Военно-морские терминалы

Номинальная деформация сжатия ОУ тип VK: 70%

	RS Наивысшая сила реакция		RH Высокая сила реакции		RO Обычная сила реакции		RL Низкая сила реакции
	R Сила реакции	E Поглощение энергии	R Сила реакции	E Поглощение энергии	R Сила реакции	E Поглощение энергии	R Сила реакции	E Поглощение энергии
500-VK	335	79	268	63	200	47	165	37
600-VK	480	157	382	127	283	94	225	75
700-VK	652	235	522	181	384	150	308	120
800-VK	862	368	706	294	502	224	402	179
900-VK	1078	494	862	399	635	306	508	255
1000-VK	1338	669	1078	541	784	437	628	350
1100-VK	1430	830	1146	650	927	495	800	408
1150-VK	1764	1029	1392	882	1038	666	830	532
1200-VK	1846	1093	1496	952	1106	705	890	560
1300-VK	2125	1585	1705	1310	1320	1043	1125	750
1400-VK	2255	1686	1804	1349	1443	1079	1150	860
1600-VK	3024	2419	2268	1935	1814	1548	1418	1234
1800-VK	3750	3538	3000	2830	2401	2264	1912	1804

Максимальный прогиб при сжатии: 72,5%

	RS Наивысшая сила реакция		RH Высокая сила реакции		RO Обычная сила реакции		RL Низкая сила реакции
	R Сила реакции	E Поглощение энергии	R Сила реакции	E Поглощение энергии	R Сила реакции	E Поглощение энергии	R Сила реакции	E Поглощение энергии
500-VK	380	90	311	70	232	50	193	41
600-VK	542	161	429	129	319	104	258	85
700-VK	691	243	568	192	426	154	341	124
800-VK	930	380	833	316	576	252	428	208
900-VK	1189	517	957	431	703	334	558	270
1000-VK	1507	735	1213	588	882	478	698	380
1100-VK	1570	865	1259	681	1019	527	833	432
1150-VK	1985	1103	1593	938	1152	717	919	588
1200-VK	2045	1149	1665	998	1227	739	985	587
1300-VK	2312	1640	1900	1360	1537	1077	1200	800
1400-VK	2506	1756	2005	1405	1604	1124	1278	896
1600-VK	3150	2520	2520	2016	2016	1613	1575	1285
1800-VK	4166	3686	3333	2948	2667	2359	2125	1880
