Швартовые тумбы VIENTO ТСО B1, ТСС B2, ТСД B3
Швартовые тумбы - это высокопрочные составные устройства, предназначенные для удержания судна у пирса во время стоянки. Конструкция швартовых тумб и швартовых кнехтов, как правило, состоит из двух компонентов - из анкерного закладного устройства, которое монтируется в бетон причального сооружения, и из головы тумбы, на которой непосредственно фиксируются тросы и швартовые канаты. Благодаря такому устройству удаётся избежать повреждения причальных сооружений в случае возникновения чрезмерной швартовой нагрузки.
- Тумба ТСО - однокозырьковые швартовые тумбы B1. Швартовка судна односторонняя.
- Тумба ТСС - стопорная швартовые тумбы B2. Швартовка судов с высокими бортами, крепление на кнехтах.
- Тумба ТСД - двухголовые швартовые тумбы B3. Швартовка нескольких судов у соседних причалов.
Обратитесь к нашим специалистам для более детальной консультации по подбору швартовых тумбы VIENTO. При необходимости, подготовим размерные чертежи и ответим на интересующие вопросы.

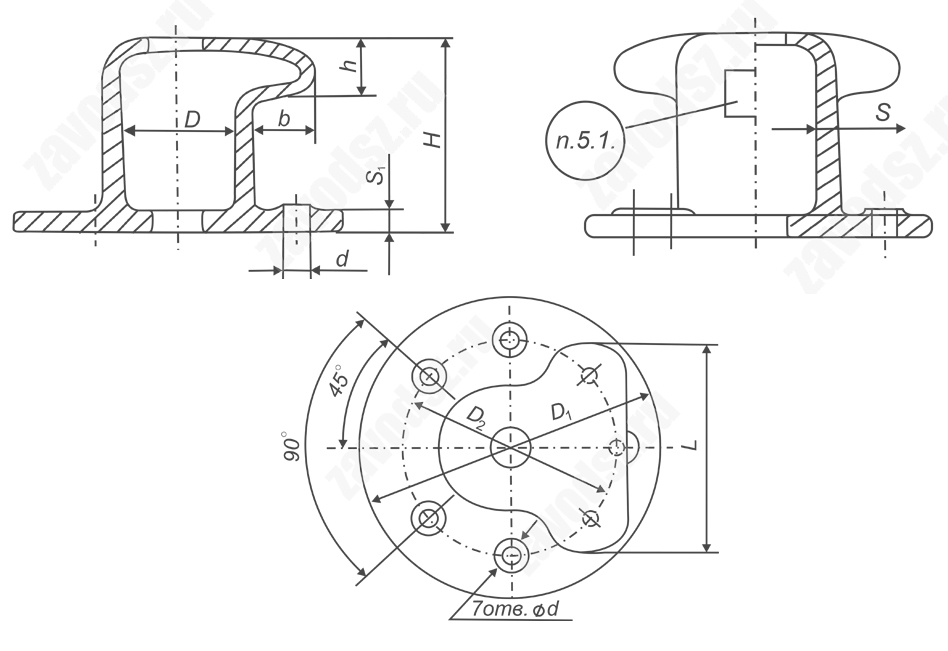

Размеры швартовых тумб серии ТСО B1 ГОСТ 17424-72 (однокозырьковые швартовые тумбы)
| Артикул | Нагрузка | D | D1 | D2 | d | H | h | L | B | S | S1 | Вес (кг) |
| ТСО-16 B1 | 16 | 260 | 600 | 420 | 34 | 400 | 110 | 420 | 80 | 25 | 50 | 200 |
| ТСО-25 B1 | 25 | 300 | 640 | 460 | 40 | 450 | 130 | 460 | 80 | 30 | 55 | 330 |
| ТСО-40 B1 | 40 | 400 | 900 | 640 | 52 | 600 | 180 | 720 | 160 | 35 | 65 | 620 |
| ТСО-63 B1 | 63 | 450 | 1050 | 760 | 60 | 680 | 200 | 810 | 180 | 45 | 85 | 1000 |
| ТСО-80 B1 | 80 | 500 | 1150 | 830 | 68 | 780 | 220 | 940 | 220 | 50 | 100 | 1500 |
| ТСО-100 B1 | 100 | 560 | 1350 | 980 | 76 | 900 | 240 | 1040 | 240 | 60 | 120 | 2400 |

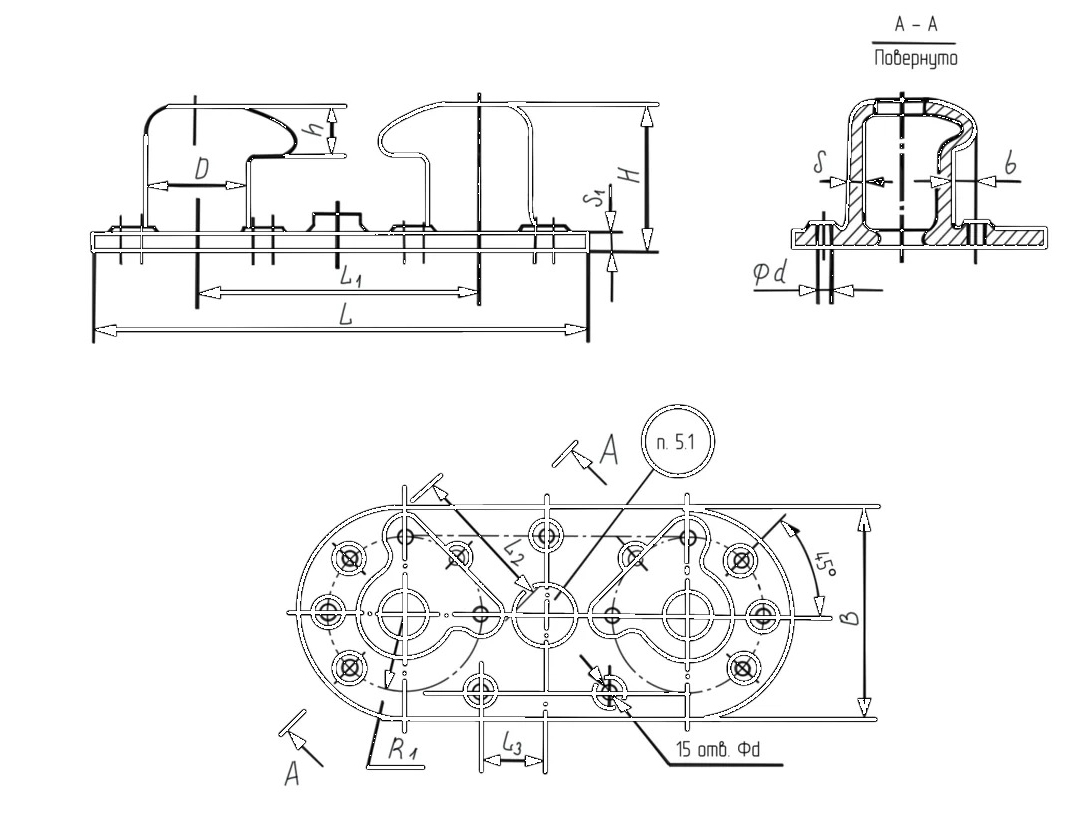

Размеры швартовых тумб серии ТСД B3 ГОСТ 17424-72 (швартовка нескольких судов у соседних причалов.)
| Нагрузка | D | d | L | L1 | L2 | L3 | B | b | H | h | S | S1 | R | Вес, кг | |
| ТСД-25/16 И3 | 25 | 260 | 34 | 1350 | 750 | 420 | 165 | 600 | 80 | 360 | 110 | 25 | 50 | 210 | 450 |
| ТСД-40/25 | 40 | 300 | 40 | 1500 | 860 | 460 | 200 | 640 | 80 | 430 | 130 | 30 | 55 | 230 | 750 |
| ТСД-63/40 | 63 | 400 | 52 | 2100 | 1200 | 720 | 280 | 900 | 160 | 540 | 180 | 35 | 65 | 320 | 1420 |
| ТСД-80/63 | 80 | 450 | 60 | 2400 | 1350 | 810 | 295 | 1050 | 180 | 610 | 200 | 45 | 85 | 380 | 2310 |
| ТСД-100/80 | 100 | 500 | 68 | 2700 | 1550 | 940 | 360 | 1150 | 220 | 710 | 220 | 50 | 100 | 415 | 3400 |
| ТСД-125/100 | 125 | 560 | 76 | 3100 | 1750 | 1040 | 39 | 1350 | 240 | 810 | 240 | 60 | 120 | 490 | 4900 |
